欧陆SSD全数字直流调速器

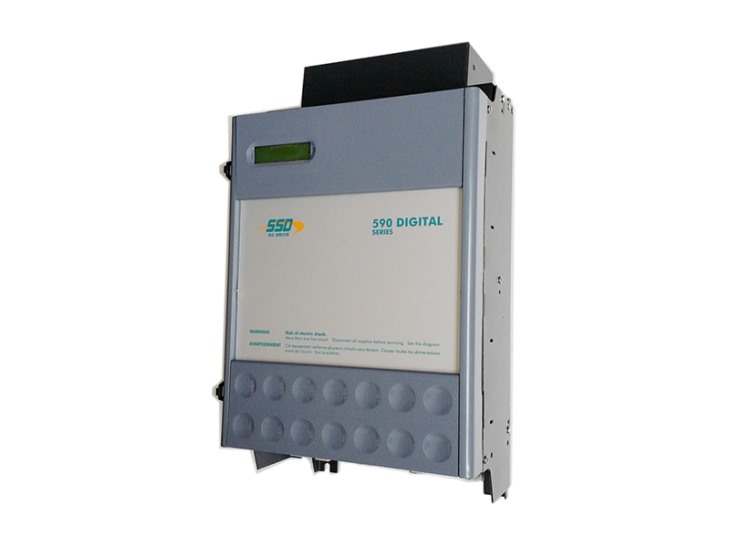

欧陆SSD全数字直流调速器590C/591C

590C数字直流调速器，分590C、591C等系列，590C为4Q控制器，591C为2Q控制器。4Q直流控制器，即四象限直流控制器，在功能上可以做再生制动；2Q直流控制器为二象限直流控制器，没有再生制动功能

产品描述

调速器使用110V到500V的三相电源，提供直流输出电压和电流，用于电枢和励磁，适用于各种并励、他励和永磁式直流电动机的控制。

主要参数

3相，45Hz-65Hz,110V-480V+10%,660V    单相，45Hz-658Hz,110V-220V+10%

冷却方式：自然冷却 内装风扇冷却 分开风扇冷却

性能描述

控制电路：与电源电路完全隔离，大大地改进了操作安全性，及简化了系统内部控制装置之间的接线。
控制功能：16位微处理器实现全数字的控制，先进的PI（比例—积分）调节，具有自适应电流环，以达到好的动态性能，电流环具有自整定功能。可调节的PI速度环，具有积分分离功能。
速度控制：电枢电压反馈（有IR补偿）；编码器反馈及模拟测速发电机。
速度范围：用测速发电机反馈，速比为100:1。
稳态精度：具有速度设定值的编码器反馈（串行线路或P3）为0.01%；模拟测速反馈为0.1%；电枢电压反馈为2%；使用QUADRALOCMKⅡ数字控制器可达到完全精确（误差为0.0%）。
参数：所有参数都用软件，通过串行口或面板上的按钮和液晶显示器调节完成。
诊断：完全计算机化，锁存故障，自动显示。数字液晶显示器监控。全部诊断信息可通过RS422/RS485 得到。发光二极管电路状态显示。

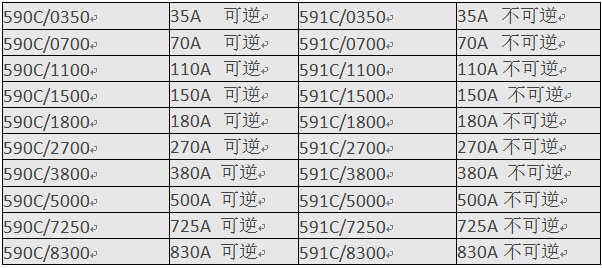

基本型号
